INTRODUÇÃO:
A famosa bobina de
tesla foi desenvolvida
aproximadamente em 1890 pelo grande Nikola Tesla, a ideia inicial do
experimento constituía em realizar testes em criações de descargas elétricas
com alta tensão. Com essa demonstração, como mágica, ele acendeu uma lâmpada de
vácuo sem estar ligada a tomada onde surpreendeu todos.
Gostou da ideia? Então continue
lendo que vamos lhe ensinar como reproduzir esse experimento em parte com uma Mini Bobina de Tesla.
MATERIAIS E MONTAGEM:
Como todo projeto, precisamos de materiais, e aqui
segue uma pequena lista materiais que você encontrara facilmente em lojas
eletrônicas, lojas de construções ou ate mesmo de outros equipamentos.
* 1 - Transistor 2N2222A
* 1 - Resistor 22k
* 1 - Fio 0.5mm esmaltado
* 1 - Fio 1mm / 15cm comprimento
* 1 - Base 10cm x 8cm
* 1 - Interruptor
* 1 - Bateria 9v
* 1 - Clip para Bateria 9v
* 1 - Cano ¾ com 8.4 cm de
altura.(PVC)
Lâmpada Fluorescente para teste
MONTAGEM:
1º
passo:
Serre o tubo
com aproximadamente 9 cm de comprimento com 2cm de diâmetro, lixe suas
extremidades e enrole o fio esmaltado por todo o tubo de PVC em forma de
espiras (deixe as pontas das extremidades livres)
2º
passo:
Com cola
quente fixe o cano PVC, e deixe o transistor próximo ao cano o resistor e a
chave como na imagem abaixo. Não colando o transistor.
3º
passo:
Enrole
a 2ª bobina em volta da primeira em forma de duas espiras, não a
cole, deixe-a Livre
4º
passo:
O negativo
da bateria será soldado ao emissor do transistor 2n2222A, o fio positivo da
bateria será soldado na chave (liga/desliga), a outra extremidade da chave será
soldado o resistor de 22k ao coletor do transistor, o pedaço que sobrou do fio
esmaltado da bobina do tubo de PVC soldamos na base do transistor
acima do resistor, a 2ª bobina com duas expiras envolta do tubo como
mostra a figura abaixo, o fio indicado será soldado ao coletor do transistor e
a outra extremidade soldado ao polo positivo da bateria

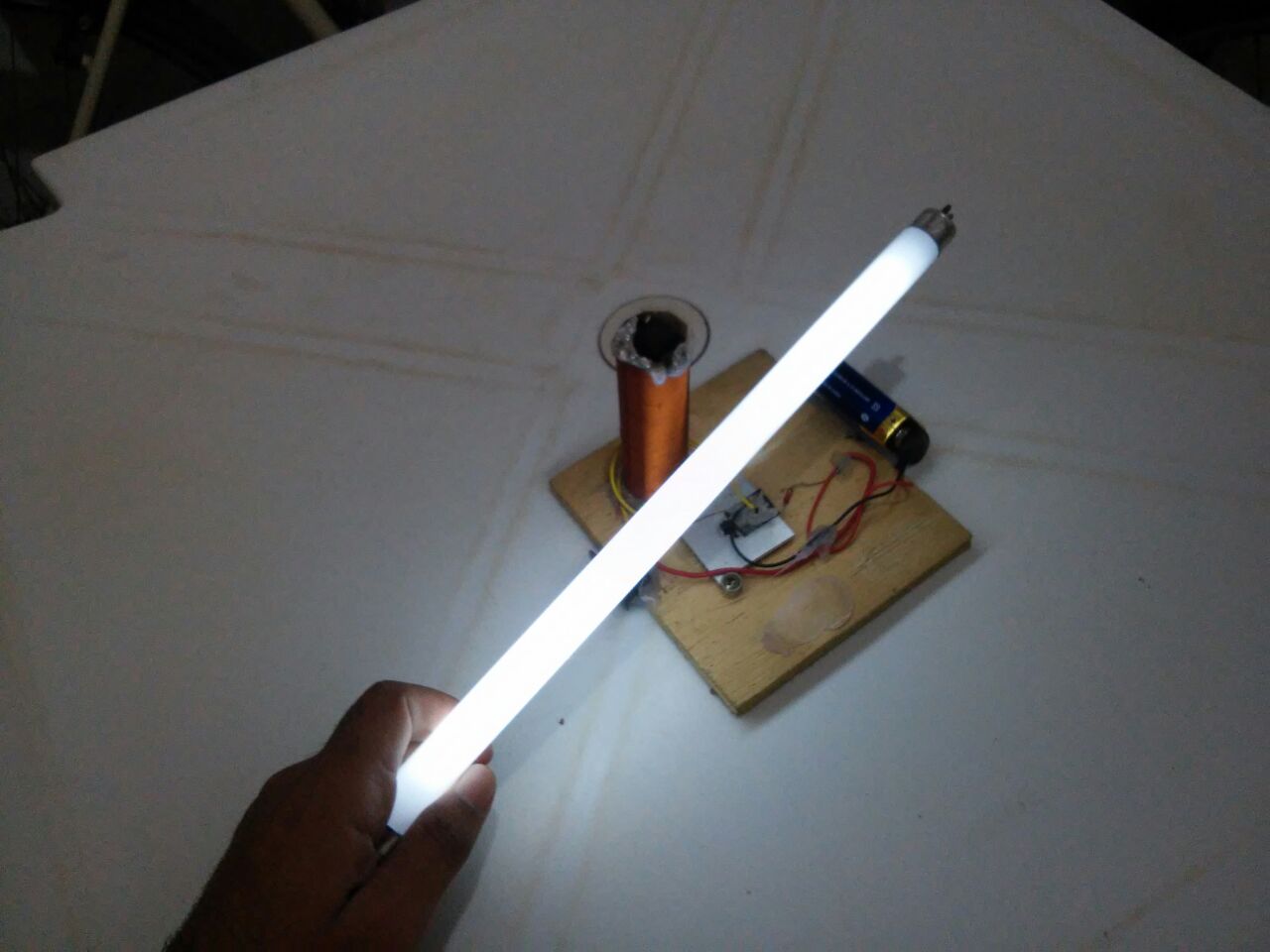

Pronto! Agora é só ligar a chave e aproximar uma pequena
lâmpada fluorescente e ver à “mágica” acontecer.
 |
| Interruptor desligado |
 |
| Interruptor ligado |
Atenção 1: É normal o transistor esquentar, porem, não a ponto de sair fumaça.
Atenção
2: Caso a bobina não
funcione, inverter os dois fios da bobina primária.
